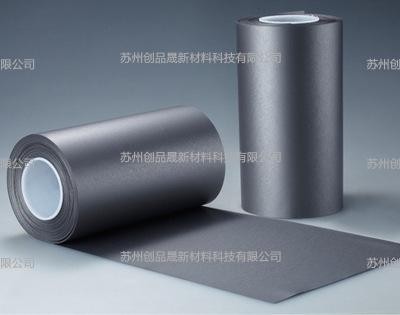

吸波屏蔽材料

吸波屏蔽材料

产品特性描述

 CHPS-NFS150100D吸波材料是一种以吸收电磁波为主的功能复合材料,可以消除屏蔽腔体内电磁波的来回反射,减少杂波对自身设备的干扰,也可有效防止电磁波辐射对周围设备及人员的骚扰和伤害,是一种消除电磁波污染的高级手段。广泛应用于需要电磁波吸收的领域,可以在较宽的频段范围内抑制电子设备的辐射干扰。在手机、GPS等无线通信产品;笔记本电脑、数码相机、平板显示器(PDP)等数码产品;医疗保健器械等高精密电子设备以及电子线路板(PCB)、集成电路等广泛领域都有大量的应用。同时,亦可为13.56MHz及以下无线射频识别技术(RFID)读卡器/标签抗金属干扰提供解决方案,如近场通讯(NFC)、门禁、防伪及水电煤等读卡器/标签。提高无线充电器充电效率。此外,具有高磁导率的吸波材料,可以起到聚束磁通量的作用,为RFID的读写干扰问题提供有效的解决方案。

       主要应用领域

 可作为移动设备(笔记本电脑,数码照相机,游戏机,手机等)用柔性电缆的噪音对策

◆ 降低各种电子设备的辐射噪音(CPU产生的噪音等)

◆ 降低手机对人体的电磁波辐射(SAR)

◆ 降低屏蔽框内的内部EMI(共振,串扰)

◆ 减少低频间的耦合传导辐射干扰、减少低频回波干扰


典型特性

 通过采用高导磁率软磁性金属材料,可实现低频高实部低虚部特性

◆ 改善电磁感应式PEN输入、接收灵敏度,提升压感等级

◆ 柔性不易碎,可跟FPC天线完美贴合

◆ 薄型,可安装于狭小空间

◆ 可对应多样化的尺寸和形状

◆ 无卤环保,产品符合欧盟RoHS指令、REACH等法规要求

      产品结构图


作用机理

根据电磁波在介质中从低磁导向高磁导方向传播的规律,利用高磁导率吸收剂引导电磁波,通过共振,大量吸收电磁波的辐射能量,再通过耦合把电磁波的能量转变成热能从而降低或消除电磁波干扰和辐射危害。


    在RFID/NFC识别过程,因电子标签易受与其紧贴的金属涡流干扰,致使标签的实际有效读写距离大大缩短或者干脆就不发生响应,导致数据读写彻底失败。RFID/NFC吸波材料具有高的磁导率,可以起到聚束磁通量的作用,为此类干扰问题提供有效的解决方案。


      技术参数

项目/参数

单位

指标/数值

测试方法

颜色

-

灰色

目视

初始磁导率 μ′ (1MHz)

-

150±10

E4991A分析仪

推荐频带

Hz

10MHz-6GHz

NA

表面电阻率(Ω)

Ω

>1x106

表面阻抗测试仪

产品厚度范围

mm

0.03~0.5 (±10%)

厚度仪

密度

g/cm3

>2.8

密度计

胶粘性(客户选用)

gf/Inch

T0.01mm, >600

T>=0.03mm,>1000

拉力测试仪

产品规格

mm

片材 or 卷材(可客户指定)

NA

工作温度范围

-40 to +120

冷热冲击测试箱

储存条件

-

0-30℃ / <60%R.H

NA

保存期限

M

12个月

NA

 测试仪器


包装规格

300mm*50M*T具体包装可依客户要求包装。

储存和运输

室温(30℃)、湿度(≤60%)储存期约为12个月。

其他信息

◆上述资料基于本公司对该产品的了解,创品晟新材的产品均具有稳定的质量保证,但由于无法控制实际应用程序,特建议使用前进行实地测试及自行决定能否达到满意效果再广泛使用。

如需协助,本公司的技术队伍将尽力为您提供最优的服务。
